一、產品簡介

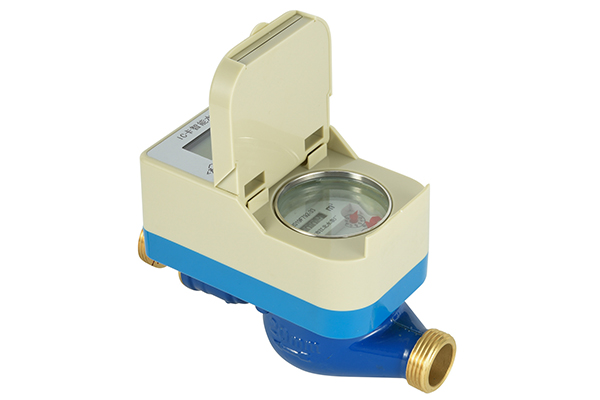

　　射頻卡預付費水表LXSK-15E2~LXSK-50E2系列是一種接觸式的預付費水表，用于計量單向流經自來水管道水體積總量的測量儀表，適用于單向非脈沖水流。本類型水表(冷水、熱水、純凈水)采用自來水行業常用的旋翼單流干式水表或者濕式水表為基表，以先進的微電腦控制技術為核心、IC卡技術為信息傳遞媒介而構成的高智能化儀表。采用國際上較新的微功耗、超大型大規模集成芯片以高集成工業手段設計制造的可靠電子控制器，加裝了新型的低功耗、輸出扭矩大的無壓損電機控制閥門。它集預付費、自動計量、狀態報警及防止不正當使用等功能于一體;具有計量準確、性能可靠、結構緊湊合理等特點。各項性能指標符合國家標準GB/T778-2007《封閉滿管道中水流量的測量、飲用冷水水表和熱水表》和城鎮建設行業產品標準CJ/T133-2012《IC卡冷水水表》。該產品的使用徹底改變了傳統的用水模式，由“先用水、后交費”改變?yōu)椤跋冉毁M、后用水”，極大地方便了小區物業管理部門和水資源管部門的工作。

二、產品特點

　　1 射頻卡預付費水表主要有2種結構外形，感應式或射頻卡式和感應式防水型(防水性能達到IP68等級)。

　　2. 水表分可適用于冷水≤50℃或者熱水≤90℃。

　　3. 可根據客戶需求增加脈沖輸出功能。

　　4. 小口徑水表表殼有銅殼，塑殼可供選擇。

　　5. 基表還可以采用單流表。

　　6. 先交費，后用水。

三、主要功能

　　▲ 預付費功能： 用戶先買水后使用，欠費關閥停水。

　　▲ 顯示同步功能：液晶顯示和機械部分顯示同步，即使電路有故障液晶不能顯示，也可參照機械顯示。

　　▲ 告警功能：當剩余量用至設定的告警量時，水表將自動關閥，切斷水源，提醒用戶購水，此時插入用戶卡，可使水表閥門開啟，當剩余量為0m3時，水表將自動關閥，再次提醒用戶購水。

　　▲ 電池欠壓提示功能：當電池電量低時，閥門將自動關閥，并提示“E-07” 切斷水源，以提醒用戶聯系管水部門更換電池。

　　▲ 防磁攻擊功能：水表提供自動防護功能，當有磁場靠近時，將自動關閉閥門，插卡顯示“E-03”，請用戶檢查水表周圍環境有無強磁場，處理后插用戶卡打開閥門。

四、流量技術參數

ISO4064:2003 (老標準)

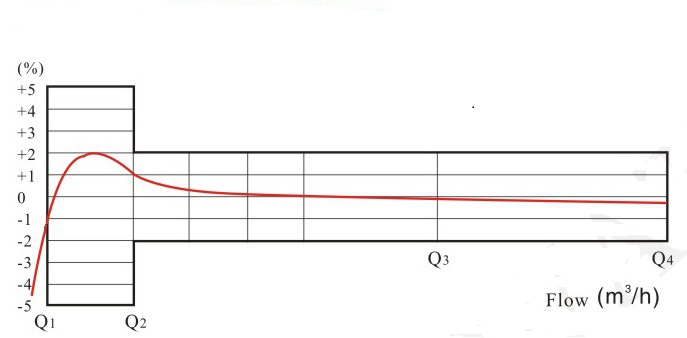

五、最大允許誤差

　?、?低區 (Q?≤Q＜Q?) 最大允許誤差為±5%

　　② 高區(Q?≤Q≤Q?) 最大允許誤差為±2% (熱水表為±3%)

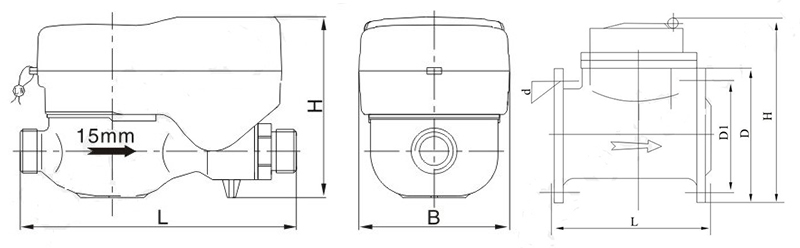

六、外形及規格尺寸

射頻卡預付費水表外形尺寸圖及規格參數表

公稱口徑 DN	長 L	寬 W	高 H	連接螺紋 D
mm
15	165	86	116	G?B
20	195	86	116	G1B
25	225	86	116	G1?B
32	225	86	116	G1?B
40	360	115	225	G2B

七、用戶使用操作說明

　　1.液晶顯示說明

　　射頻卡預付費水表為24C02小口徑水表控制模塊，雙干簧管計數模式，一個周期0.1m3，IC卡智能預付費水表計量和監控數據是通過水表和液晶顯示并用IC卡傳遞數據，液晶顯示如下圖所示：

圖5

　　▲ 顯示“本次購量”：即本次使用用戶卡購買的水量，將卡插入IC卡槽內即顯示“本次購量XXXm3”，然后會累加到原來剩余用量。

　　▲ 顯示“剩余用量”。即每次插用戶卡或到顯示報警水量時，均顯示“剩余用量XXXm3”。

　　▲ 顯示“累計用量”。即插入用戶卡充值及查詢時，到最后一項顯示為“累計用量XXXm3”。表示此水表總共使用的水量。

　　▲ 顯示“交費”：表示已購水量已經達到警惕水量，應及時購水。

　　▲ 顯示“卡錯”：卡錯誤時提示卡錯。

　　▲ 顯示“換電池”：表示內部鋰電池電壓低，需要更換。

　　▲ 顯示“閥關”：表示水表閥門處于關閉狀態。

　　▲ 顯示“閥開”：表示閥門打開。

　　▲ 顯示“限制本次購量”：表示超過限購水量。

　　▲ 顯示“E-01”：表示水表電路板內部故障。

　　▲ 顯示“E-03”：表示水表收到強磁干擾，請及時檢查糾正。

　　2.使用說明

　　▲ 首先用“清零卡”將水表內部信息清除，若表具原本處于清空狀態，刷清零卡表具無反應，可直接按下一步驟操作。

　　▲ 用“設置卡”給水表設置參數。

　　▲ 刷“用戶卡”水表依次顯示“本次購量XXXm3”，“剩余用量XXXm3”，“累計用量XXXm3”，顯示完畢后此次購水充值完成。

　　▲ 當水表的剩余用水量為“0m3”時，水表閥門自動關閉。

八、選擇、安裝與使用

　　▲ 選用水表規格應以常用流量為宜，不能單憑管道口徑來確定水表的口徑。水表不宜通入帶有腐蝕性的液體，水表使用時被測水的水溫和水壓應符合主要技術性能要求。

　　▲ 新裝管道務必把管道內沙子、泥沙、麻絲等雜物沖洗干凈后方可裝表，以免造成水表故障。

　　▲ 水表安裝時表殼上的箭頭方向必須與水流方向一致，臥式水表安裝必須水平。水表安裝位置應能避免暴曬，且便于拆卸和觀察的場所，寒冬季節應采取保溫措施。

　　▲ 鍋爐進水端安裝水表時必須裝止回閥，防止熱水和蒸汽回流損壞水表。

　　▲ 水表上方嚴禁擱置任何物品。注意防潮、防濕、嚴禁水滴滲入水表控制器內損壞控制系統影響用戶正常使用。

　　▲ 特別告示：注意安裝預留尺寸必須符合水表外形尺寸安裝要求，由于預留尺寸不足造成水表外殼受損壞，責任自負。

九、重要提示

　　關于水表的防凍說明

　　水表的正常工作環境溫度應在0℃以上，在冬天來臨之前及寒冷地區，水表的使用、管理部門請務必做好水表的防凍工作。

　　凡是因水表或接管螺母安裝不當、使用不當、管道破裂、水表結冰、冷凍等原因造成的水表損壞、漏水及因停水、漏水產生的其它相關損失(如漏水浸泡地板、家具、設備等)一律由水表的管理者、使用者負責，產品供應商和生產廠家不承擔任何責任。
